PWDDFL型多吸头污水排污泵

水泵介绍:

PWDDFL型多吸头污水排污泵采用单(双)流道、单(双)叶片结构,无堵塞水力设计,通过性能好,无泄漏,结构紧凑,占地面积小,运转平稳,振动小,可靠性高,安装简便,操作方便并可自动控制。

应用范围:化工、制药、石油、冶金、冶炼、电力、电镀、染料、农药、造纸、食品、纺织、自来水厂、灌溉、排水泵站、工业供水系统、空调系统、消防系统、船舶工业等行业;

流 量Q:5-800m3/h,扬 程H:5-80m;

水泵材质:

常见型号:100PWDDFL100-25-11;

进口口径:40-300mm,出口口径:40-300mm;

工作压力:0.6MPa,工作温度:80℃;

【性能特点】

国家实用新型技术

美国先进水力模型

三元流理论/三维软件设计

制造/加工/铸造/蜗壳

【工作原理】

PWDDFL型多吸头污水排污泵系列泵流量:5800m3/h       扬程:580m

    电机功率:0.7575KW      排出口径:40300

    通过颗粒:515(排出口径≤80mm)1530(排出口径100150mm)>30mm(排出口径200300 mm时)。

● PWDDFL型多吸头污水排污泵使用条件:

1、输送介质温度不超过+40℃

2、输送介质PH值为410

3、电压380V50Hz

4、污物通过能力:固体颗粒为排出口径的30%,纤维长度为出口口径3倍。

● PWDDFL型多吸头污水排污泵主要用途:

1、工厂、商业区严重污染废水的排放。

2、城市污水处理的排水系统。

3、住宅区的污水排放站。

4、人防系统排水站、自来水厂的排水装置。

5、医院、宾馆的污水排放。

6、市政工程建筑工地。

7、勘探、矿山设备配套附机。

8、农村、沼气池、农田灌溉等用泵。

● PWDDFL型多吸头污水排污泵吊运和使用注意事项:

1、吊运时,注意保护泵不受损伤。

2、水泵不能放在污水水池的进水口处。当水泵座处在泥地上或浮砂上,水泵由于震动,产生下陷,在这种情况下,建议将水泵放在一个较大的底板上。

3、如果气温降至0℃以下而污水并未结冰时,水泵可以继续使用。

4、出水管道的内径应与水泵的出口内径配套(允许加大出水管道的内径,但不能缩小)。

5、在污水中使用的泵,如周围堆积了泥浆、杂物等,这样会降低传送的速度,缩短泵的使用寿命。水池中杂物较多的情况下,建议在水泵的外围放置1个滤网,滤网将水泵包裹起来,防止大的杂物进入水泵,滤网的开孔大小和过流面积要恰当,不影响水泵吸水。

7、注意,未切断电源前,不得移动或提升水泵。



● PWDDFL型多吸头污水排污泵使用说明:

在安装和使用水泵之前,必须说细阅读说明书,避免使用不当而损坏机器,仔细检查一下,水泵的选型是否正确,实际使用条件是否与规定的使用条件一致。

水泵启动前:

应由一名合格的电工,对该系统进行检查,确保采取下述各项所要求的电器保护措施。

1、泵在运转前,应用0500V兆欧表,检查电机主电缆三相绕组对地绝缘电阻,最低不得小于1兆欧,绝不允许用摇表检查控制电缆,避免损坏内部电子元件。

2、电源电压一定要在铭牌上标出的额定电压±5%的范围内,电源电压升高值不允许超过额定电压的10%,如果电源离水泵使用的地方距离较远时,电缆的截面积应加粗,接头尽可能少些,且接头处必须作密封处理,以防漏水。

3、水泵在使用时,必须配用专用控制箱,并严格按操作说明书操作,使用前,首先检查起动设备接线是否正确,起动装置是否灵活,触头接触是否良好,起动设备的金属外壳是否可靠接地。

4、电气控制柜应防潮,电缆的安放应注意,不要垂放在水泵的吸入口处。

5、检查电机的旋转方向,在泵初次安装起动前,或每次重新安装后,都应检查旋转方向。

检测方法是,弹性柱销部件暂时不安装,点动电动机,看电机联轴器的旋转方向是否与铭牌方向指示一致,如果旋转方向不一致,可以交换三相中任意两相线的位置。

如果几台水泵连在一个控制器上,各台泵必须单独进行检查。

6、正确的安装和使用,水泵工作时,应运转平稳,灵活、无异常的响声和振动,否则应停机检查接线方法,旋转方向是否正确。

7、浮球开关对泵进行自动控制时,应根据污水池的进水量与水泵的排水量,通过计算,按规定泵每小时最多启动次数确定浮球的开、停泵的位置。



● PWDDFL型多吸头污水排污泵起动时注意事项:

1、合闸后,若电机不转,应迅速果断地拉闸,以免烧毁电机。

2、电机起动后,应注意观察电机及线路电压和电流表若有异常现象,应立即停机查明故障并排除之后,方能重新合闸起动。

3、按要求,限制电机连续起动的次数。

4、几台电动机由一台变压器供电时,不能同时起动,应由大到小逐台起动。

5、水泵运行中的监视电流监视:电机的电流不得超过铭牌的额定电流,三相电流不平衡度,空载时不超过10%,中载以上时不超过5%

6、电压监视:电源电压与额定电压的偏差不超过±5%,三相电压不平衡度不超过1.5%



● PWDDFL型多吸头污水排污泵维护与保养:

PWDDFL系列产品可靠性能优良,每台泵在出厂前都认真地进行了最终检验。然而,为了保证水泵的使用寿命,建议进行定期的检查和保养。

1、叶轮、密封环的更换

在污水介质中长期使用之后,叶轮和密封环之间的间隙可能增大,拉掉电闸,拆下吸头和泵体(泵盖),取下密封环,再按实际尺寸配密封环,间隙一般在0.5㎜左右。叶轮磨损较多时,也应更换。

2、清洗

为防止水泵在不使用时,内部积有杂质,可用泵抽清洁的水来清洗水泵,水泵长期不用时,应置于干燥处,并注意防冻。

3、注油与换注

该系列泵在出厂前已注入适量的油,用以润滑密封,应每3个月检查一次润滑油。

4、运转故障

万一运转发生故障,不能确定原因,并按后面给出的排除故障方法仍不能解决,我们建议不可采取临时凑乎的方法,也不要私自乱修乱拆,而应立即与我公司维修部联系。



● PWDDFL型多吸头污水排污泵故障排除方法:

1、泵的流量或扬程下降





1)泵反转

2)输送扬程太高

3)抽吸的介质走旁路

4)出水管泄漏

5)出水管局部可能被沉积的氧化物堵死

6)泵局部堵塞

7)叶轮、密封环磨损

1)关掉控制箱的总电源,调换任何二相电源线

2)检查:

a、选择的泵型号是否正确

b、出水管尺寸是否正确

3)检查阀门是否被关死,然后满负载测试泵

4)找出泄漏,进行修正

5)检查管线,清理并更换新的

6)吊起泵清理,如果泵放在滤网内,同样也需检查清理滤网。

7)吊起泵,更换新的。

2、泵运转后无流量





1)气塞

2)检查出水排放阀门

3)泵反转



1a、连续地打开和关闭阀门几次;

b、起动/停止泵几次,每次重新起动之间间隔不少于10分钟;

2)根据不同的安装方法

a、检查是否需装一个空气释放阀

b、如果阀门处于关闭状态应打开

3)如果泵反转,应调换任何二相电源线。

3、泵起动和停止太频繁





1)浮球开关定的时间太短

2)逆止阀故障,逆止阀不能止回,使液体倒流入污水池

1)重调浮球开关,延长运行时间

2)检查并维修

4、停止失灵





1)浮球开关停止功能失灵

2)浮球卡在工作开关的位置

1)重调浮球开关,延长运行时间

2)检查并维修

5、泵不能启动、熔丝熔断或断路器跳开





1)继电器失灵

2)浮球故障

3)绕组、接头或电缆断路

4)泵被堵塞

5)漏电或漏水闭锁

1)送厂维修部门修理

2)检查使用旁路浮球开关是否能启动泵。如是,应检查浮球开关

3)用欧母表检查。如果证明是断路,检查绕组,接线头及电缆

4)切断电源。将泵移出污水池,清除

5)找出原因并排除故障。

6、泵起动后,断路器/过载器跳开





1)电压低

2)电压过高

3)电机接线不对或接头混淆

4)短路

5)控制盒或电容故障

6)在机壳底座盖板区堆积了泥浆或其它沉积物

1a、检查控制箱的电压。如电压过低,水泵暂时不能使用。

b、电缆过长,引起压降过大应尽量缩短电缆,并适当选择粗些的电缆

2)装变压器,将电压调至规定范围

3)检查在控制箱中的电缆彩色编号和接线头标号。检查接线

4)找出原因并排除故障。

5a、仔细检查控制盒,禁止用超过推荐数值的元件来更换断路器

b、若控制箱有故障,应进行修理或更换。

6)清理泵和污水池,参见安装说明中的有关部分

7、泵起动不了,但熔线没断或过载保护器不跳开





1)没电

2)绕组、电缆、接线头或控制箱断路

1a、检查控制箱是否有电

b、仔细检查控制箱有无故障

2)检查电缆、电机的接线头和绕组

8、机组振动。运行时有杂音、不正常





1)轴承磨损

2)转子不平衡

3)安装系统基础强度不够或安装不平

4)转轴弯曲

1)更换轴承

2)检查原因,平衡,紧固各部分螺栓

3)将基础加固,并将水泵垫平

4)送厂校正或更换

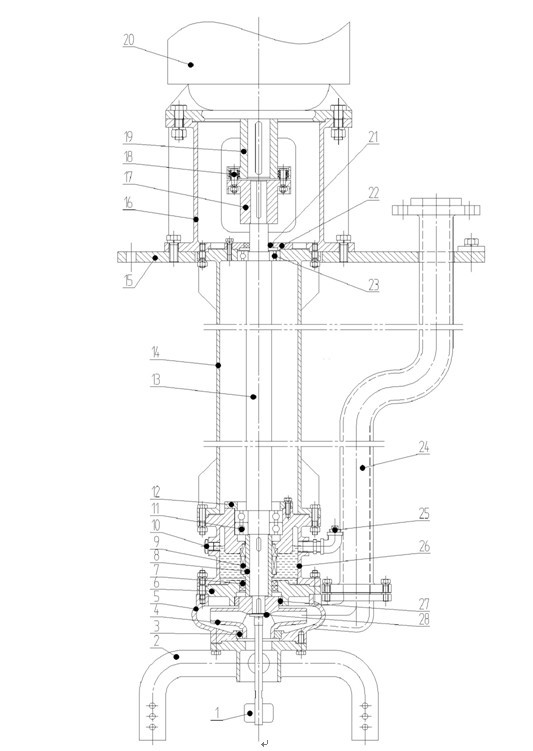

序号

名称

序号

名称

序号

名称

序号

名称

1

搅拌轮

8

轴套

15

底板

22

上轴承压盖

2

吸头

9

机械密封

16

电机支座

23

轴承

3

(密封环)

10

油标

17

泵联轴器

24

出水管

4

叶轮

11

轴承

18

弹性柱销部件

25

加油孔/泄油孔

5

泵体

12

下轴承压盖

19

电机联轴器

26

轴承室

6

后泵盖

13

20

立式电机

27

(密封环)

7

油封

14

直管

21

油封

28

垫圈








【核心配件】

(注意:PWDDFL型多吸头污水排污泵型号的水泵配件实物图和此图存在外观、大小、尺寸、材质等的区别)

【配件选择】

多种标准的法兰能提供
      1、中国标准GB, HG和德国标准DIN;
      2、美国标准ANSI, ASME;
      3、日本标准JIS;

过流部件材质可供选择
      1、铸钢;2、不锈钢;
      3、铸铁;
      4、铜合金;

密封型式
      1、机械密封(含平衡型单端面、双端面密封);
      2、填料密封;

轴承
      1、根据用户的要求和泵的技术条件,可提供;
      2、滚动和滚动轴承;

多种联轴器形式可供选择
      1、弹性柱销式联轴器;
      2、金属膜片式联轴器;
      3、爪形联轴器;
      4、梅花形联轴器;

底座
      1、铸造型和钢焊接结构任选;
      2、带集液槽的结构可选;
      3、独立底座;
      4、公共底座;

更多参数【性能参数】

型  号

口 径(mm)

流 量(m3/h

扬 程(m

转 速(r/min

功 率(kw

效 率(%

25PWDDFL8-22-1.1

25

8

22

2900

1.1

38.1

32PWDDFL12-15-1.1

32

12

15

2900

1.1

40

40PWDDFL15-15-1.5

40

15

15

2900

1.5

45.1

40PWDDFL15-30-2.2

40

15

30

2900

2.2

18

50PWDDFL20-7-0.75

50

20

7

1480

0.75

54

50PWDDFL10-10-0.75

50

10

10

1480

0.75

56

50PWDDFL20-15-1.5

50

20

15

2900

1.5

55

50PWDDFL15-25-2.2

50

15

25

2900

2.2

56

50PWDDFL18-30-3

50

18

30

2900

3.0

58

50PWDDFL25-32-5.5

50

25

32

2900

5.5

53

50PWDDFL20-40-7.5

50

20

40

2900

7.5

55

65PWDDFL25-15-2.2

65

25

15

2900

2.2

52

65PWDDFL37-13-3

65

37

13

2900

3.0

55

65PWDDFL25-30-4

65

25

30

2900

4.0

58

65PWDDFL30-40-7.5

65

30

40

2900

7.5

56

65PWDDFL35-50-11

65

35

50

2900

11

60

65PWDDFL35-60-15

65

35

60

2900

15

63

80PWDDFL40-7-2.2

80

40

7

1480

2.2

52

80PWDDFL43-13-3

80

43

13

2900

3.0

50

80PWDDFL40-15-4

80

40

15

2900

4.0

57

80PWDDFL65-25-7.5

80

65

25

2900

7.5

56

100PWDDFL80-10-4

100

80

10

1480

4.0

62

100PWDDFL110-10-5.5

100

110

10

1480

5.5

66

100PWDDFL100-15-7.5

100

100

15

1480

7.5

67

100PWDDFL85-20-7.5

100

85

20

1480

7.5

68

100PWDDFL100-25-11

100

100

25

1480

11

65

100PWDDFL100-30-15

100

100

30

1480

15

66

100PWDDFL100-35-18.5

100

100

35

1480

18.5

65

125PWDDFL130-15-11

125

130

15

1480

11

62

125PWDDFL130-25-15

125

130

20

1480

15

63

150PWDDFL145-6-7.5

150

145

6

1480

7.5

63

150PWDDFL180-15-15

150

180

15

1480

15

65

150PWDDFL180-20-18.5

150

180

20

1480

18.5

75
