API610防爆型石化卧式中开泵

水泵介绍:

API防爆型石化卧式中开泵是为了满足我国石油化工装置现代化建设的需要,结合德国KSB公司和美国IR公司卧式双吸泵技术,完全按照API610标准设计生产的石油化工流程泵。

应用范围:化工、制药、石油、冶金、冶炼、电力、电镀、染料、农药、造纸、食品、纺织、自来水厂、灌溉、排水泵站、工业供水系统、空调系统、消防系统、船舶工业等行业;

流 量Q:20-7000m3/h,扬 程H:7-300m;

水泵材质:HT200、HT250、QT600、ZG、304、316、316L、317L、904L、CD4-MCu;

常见型号:API610;

进口口径:80-500mm,出口口径:80-500mm;

工作压力:5MPa,工作温度:400℃;

【性能特点】

国家实用新型技术

美国先进水力模型

三元流理论/三维软件设计

制造/加工/铸造/蜗壳

【工作原理】

● API610防爆型石化卧式中开泵概述:

API防爆型石油化工中开泵是为了满足我国石油化工装置现代化建设的需要,结合德国KSB公司和美国IR公司双吸泵技术,完全按照API610标准设计生产的石油化工流程泵,专用于原油、成品油、化工原料、中间产品和成品输送。具有可靠性高、使用寿命长、效率高等显著特点。


● API610防爆型石化卧式中开泵性能参数:

泵出口直径 DN:80-500

流量 Q :20-7000m3/h

扬程 H :7-300m

工作温度 T :-200℃-400℃

固体颗粒 ≤80mg/L

工作许用压力 ≤5Mpa


● API610防爆型石化卧式中开泵型号描述:

例:API 250-450A-J

API:石油化工流程泵

250:泵出口直径(mm)

450:标准叶轮直径(mm)

A:泵叶轮外径的改变(最大直径时不表示)

J:泵转速改变(原转速时不表示)

4、配套方案及适应场合

在没有特殊要求下,我们严格按照API610标准,对过流部件采取各种材质组合,以适应不同的介质条件,确保安全、可靠、经济运行。详见主要零件材质表。

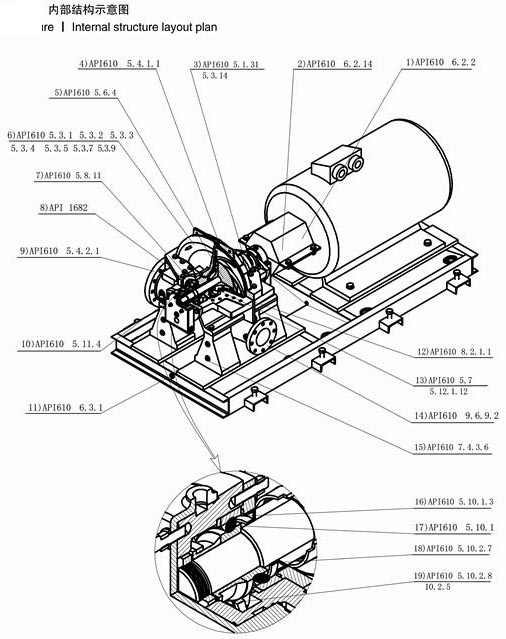

一般结构

中间支撑结构


【核心配件】

(注意:API610防爆型石化卧式中开泵型号的水泵配件实物图和此图存在外观、大小、尺寸、材质等的区别)

【配件选择】

多种标准的法兰能提供
      1、中国标准GB, HG和德国标准DIN;
      2、美国标准ANSI, ASME;
      3、日本标准JIS;

过流部件材质可供选择
      1、铸钢;2、不锈钢;
      3、铸铁;
      4、铜合金;

密封型式
      1、机械密封(含平衡型单端面、双端面密封);
      2、填料密封;

轴承
      1、根据用户的要求和泵的技术条件,可提供;
      2、滚动和滚动轴承;

多种联轴器形式可供选择
      1、弹性柱销式联轴器;
      2、金属膜片式联轴器;
      3、爪形联轴器;
      4、梅花形联轴器;

底座
      1、铸造型和钢焊接结构任选;
      2、带集液槽的结构可选;
      3、独立底座;
      4、公共底座;

更多参数【性能参数】

主要性能参数:

1)泵出口直径         DN:80-500mm

2)流量               Q:20-7000m3/h

3)杨程               H:7-300m

4)工作温度           T:-200℃-400摄氏度

5)固体颗粒           ≤80mg/L

6)工作许用压力       ≤5Mpa


更多案例【工程案例】

中兴能源进行一、二期水循环节能改造

生产情况: 输送液体:循环冷却水

客户情况: 中兴能源有限公司

郑州自来水总公司

生产情况: 输送液体:循环冷却水

客户情况: 郑州自来水总公司
