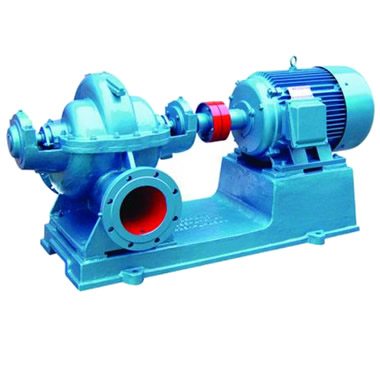

SH型单级双吸水平卧式中开泵

水泵介绍:

SH型单级双吸水平卧式中开泵,供输送清水及物理化学性质类似于水的液体(液体最高温度不超过80℃)。

应用范围:化工、制药、石油、冶金、冶炼、电力、电镀、染料、农药、造纸、食品、纺织、自来水厂、灌溉、排水泵站、工业供水系统、空调系统、消防系统、船舶工业等行业;

流 量Q:160-18000m3/h,扬 程H:12-125m;

水泵材质:HT200、HT250、QT600、ZG、304、316、316L、317L、904L、CD4-MCu;

常见型号:20SH-9B;

进口口径:150mm,出口口径:150mm;

工作压力:2.5MPa,工作温度:80℃;

【性能特点】

国家实用新型技术

美国先进水力模型

三元流理论/三维软件设计

制造/加工/铸造/蜗壳

【工作原理】

SH型单级双吸水平卧式中开泵适合工厂、矿山、城市、电站的给排水,农田排涝灌溉和各种水利工程。均是在S型泵基础上通过改变材质、密封、结构等措施而形成的分别适应于输送多泥砂水质或有耐磨要求、耐腐蚀要求或油类等介质。


SH型单级双吸水平卧式中开泵的吸入口与吐出口均在水泵轴心线下方,水平方向与轴线成垂直位置、泵壳.中开,检修时无需拆卸进水,排出管路及电动机(或其他原动机)从联轴器向泵的方向看去,水泵均为逆吋针方向旋转。如根据用户特殊订货需要也可改为顺吋针旋转。


● SH型单级双吸水平卧式中开泵主要零件:

泵体、泵盖、叶轮、轴、双吸密封环、轴套、轴承等。除轴的材料为优质碳素钢外,其馀多为铸铁制成。

泵体与泵盖构成叶轮的工作室,在进出水法兰上制有安装真空表和压力表的管螺孔,进出水法兰的下部制有放水的管螺孔。

叶轮经过静平衡校验,用轴套和两侧的轴套螺母固定,其轴向位置可以通过轴套螺母进行调整,叶轮的轴向力利用其叶片的对称布置达到平衡,可能还有一些剩馀轴向力则同轴端的轴承承受。

泵轴由两个单列向心球轴承支承,轴承装在泵体两端的轴承体内,用黄油润滑,双吸密封环用以减少水泵压水室的水漏回吸水室。


● SH型单级双吸水平卧式中开泵参数范围:

流量(Q):160—18000m3/h

扬程(H):12—125m


● SH型单级双吸水平卧式中开泵型号意义:

6-SH-6-A

6-泵的进口直径为6寸

SH-卧式单级双吸清水中开泵

6-泵的比转速的1/10取整

A-叶轮外径切割代号


● SH型单级双吸水平卧式中开泵装配、拆卸与安装:

装配与拆卸

1 、装配转子部件:依次将叶轮、轴套、轴套螺母、填料套、填料环、填料压盖,挡水圈、轴承部件装在泵轴上,并套上双吸密封环,然后装上联轴器。

2、将转子部件装在泵体上,调整叶轮的轴向位暈到两侧双吸密封环的中间加以固定,将轴承体压盖同固定螺钉紧固。

3、装上填料,放好中开面纸垫,盖上泵盖打紧螺尾柱销后,拧紧泵盖螺母,最后装上墳料压盖。但不要将填料压得太紧,填料过紧会使轴套发热,耗费功率较大,也不要压得太松,过松会使液体渗漏大,水泵效率降低。

装配完成后,用手转动泵轴,没有擦碰现象,转动比较轻滑均勻即可,拆卸可按上述装配顺序相反地进行。

安装

1 、检査水泵和电动机应无损坏。

2、水泵的安装高度,加上吸入管路的水力损失,及其速度能,不得大于样本规定的允许吸上真空高度值。基础尺寸应符合泵机组的安装尺寸。


● SH型单级双吸水平卧式中开泵外型及安装尺寸:

本系列泵是单级、双吸、水平中开式离心泵,适用于汲送清水和无腐蚀性的液体。介质最高温度80℃。轴承体通人冷却水后,可输送130℃以下的热水。改变密封环、轴套和叶轮的材质,可以输送含有泥沙的浑水。改变承压零件的材质,可以提高泵的进口压力。

泵的轴封一般采用软填料密封,如有特殊要求,也可改装机械密封。从电机方向看泵,泵为逆时针旋转,按用户要求,也可改为顺时针旋转。

【核心配件】

(注意:SH型单级双吸水平卧式中开泵型号的水泵配件实物图和此图存在外观、大小、尺寸、材质等的区别)

【配件选择】

多种标准的法兰能提供
      1、中国标准GB, HG和德国标准DIN;
      2、美国标准ANSI, ASME;
      3、日本标准JIS;

过流部件材质可供选择
      1、铸钢;2、不锈钢;
      3、铸铁;
      4、铜合金;

密封型式
      1、机械密封(含平衡型单端面、双端面密封);
      2、填料密封;

轴承
      1、根据用户的要求和泵的技术条件,可提供;
      2、滚动和滚动轴承;

多种联轴器形式可供选择
      1、弹性柱销式联轴器;
      2、金属膜片式联轴器;
      3、爪形联轴器;
      4、梅花形联轴器;

底座
      1、铸造型和钢焊接结构任选;
      2、带集液槽的结构可选;
      3、独立底座;
      4、公共底座;

更多参数【性能参数】



型号

流量

扬程

转速

轴功率

配带电动机

效率

必需汽蚀余量

叶轮名义直径

泵口径

泵重

Q

H

n

Pa

功率

型号

η

进口

出口

m3/h

m

r/min

kW

kW

%

m

mm

mm

mm

6SH-6

126

84

2980

40

55

Y250M-2

72

5.9

245

150

100

150

160

78

45.3

75

198

70

51

74

6SH-6A

112

67

2980

29.6

45

Y225M-2

68

5.9

220

150

100

150

144

62

33.3

72

180

55

36.9

70

6SH-6B

112

42

2980

20.5

37

Y225L2-2

68

5.9

190

150

100

150

144

40

22.4

70

170

37

25.2

68

8SH-13

216

48

2980

34.9

55

Y250M-2

81

5.4

204

200

150

200

280

42

37.7

85

342

35

40.2

81

8SH-13A

198

43

2980

30.5

37

Y200L2-2

76

5.4

193

200

150

200

270

36

33.1

80

310

31

34.4

76

8SH-9

216

69

2980

55.1

75

Y280S-2

73.7

5.4

235

200

150

230

280

63

59.3

81

351

50

67.8

70.5

8SH-9A

180

54.5

2980

38.2

55

Y250M-2

70

5.4

215

200

150

230

270

46

42.8

79

324

37.5

47.3

70

8SH-9B

173

48

2980

32.2

45

Y225M-2

70

5.4

200

200

150

230

239

44

36.6

78

288

36

38.2

74

8SH-6

216

99

2980

78.6

110

Y315S-2

74

4

272

200

125

300

280

95

90.8

80

4.7

336

87

101.1

79

6.6

8SH-6A

210

87

2980

68.1

110

Y315S-2

73

4

255

200

125

300

262

83

76.9

77

4.5

314

74

83.3

76

5.7

8SH-6B

196

76

2980

57

75

Y280S-2

72

4

245

200

125

300

247

73

64.6

76

4.2

300

63

71.4

72

5.4

10SH-19

300

17.5

1480

19.3

30

Y200L-4

72.5

2

245

250

200

520

485

14

22.6

85.6

3.39

580

12

23.3

82.7

4.18

10SH-19A

320

13.7

1480

15.3

22

Y180L-4

78

3.2

226

250

200

520

430

11

15.7

82

504

8.6

15.73

75

10SH-13

360

27

1480

33.1

45

Y225M-4

80

3.5

285

250

200

580

485

24

36.9

86

576

19

36.3

82

10SH-13A

342

22.2

1480

25.8

37

Y225S-4

80

3.5

265

250

200

580

414

20.3

27.6

83

482

17.4

28.6

80

10SH-9

360

42.5

1480

54.8

75

Y280S-4

76

3.2

367

250

200

620

485

39

62.1

83

612

32.5

68.6

79

10SH-9A

324

35.5

1480

42.3

55

Y250M-4

74

3.2

338

250

200

620

468

30.5

49.2

79

576

25

50.9

77

10SH-6

360

71

1480

92.9

132

Y315M-4

75

3

450

250

200

831

485

65

108.7

79

582

60

126.9

75

10SH-6A

338

60

1480

73.6

110

Y315S-4

74

3

410

250

200

831

462

53

84.4

77

535

49

95.2

75

12SH-28

612

13.6

1480

30.2

37

Y225S-4

78

5.8

251

300

300

720

790

11.25

31.1

83

900

9.4

33.1

80

12SH-28A

515

11.5

1480

22.1

30

Y200L-4

73

5.8

222

300

300

720

675

9.7

22.9

78

781

8.5

23.8

76

12SH-19

612

22

1480

45.9

55

Y250M-4

80

5.8

290

300

250

1200

790

19

46.9

87

935

14

47.6

75

12SH-19A

485

18.5

1480

34.4

45

Y225M-4

71

5.8

260

300

250

1200

693

14.8

34.9

80

798

12.1

35.1

75

12SH-13

612

38

1480

76.2

110

Y315S-4

83

5.8

348

300

250

810

790

32

79

87

900

28

86

80

12SH-13A

537

29.5

1480

53.9

75

Y280S-4

80

5.8

318

300

250

810

702

24.7

56.2

84

790

22.8

62.9

78

12SH-9

576

65

1480

136

185

Y315M1-4

75

5.8

435

300

250

943

790

58

148.5

84

972

50

165.5

80

12SH-9A

529

55

1480

99.2

160

Y315L1-4

80

5.8

410

300

250

943

720

49

118.6

81

893

42

131

72

12SH-9B

504

47.2

1480

88.8

132

Y315M-4

73

5.8

390

300

250

943

684

43

100

80

835

37

108

78

12SH-6

590

93

1480

202

315

Y355L2-4

74

5.8

531

300

200

1056

790

90

242

80

936

82

279

75

12SH-6A

576

86

1480

190

280

Y355L1-4

71

5.8

500

300

200

1056

756

78

217

74

918

70

247

71

12SH-6B

540

72

1480

151

220

Y355M1-4

70

5.8

470

300

200

1056

720

67

180

73

900

57

200

70

14SH-28

972

20

1480

64

75

Y280S-4

83

5.3

290

350

350

895

1260

16

64.4

86

1476

13.4

71

74

14SH-28A

800

13.7

1480

40.3

55

Y250M-4

74

5.3

250

350

350

895

967

11.5

38.8

78

1167

8.6

39

70

14SH-19

972

32

1480

99.7

132

Y315M-4

85

5.3

340

350

300

875

1260

26

101.5

88

1440

22

105

82

14SH-19A

843

24.7

1480

70.9

90

Y280M-4

80

5.3

315

350

300

875

1088

20.4

72.8

83

1264

15.7

74

73

14SH-13

972

50

1480

164

220

Y355M1-4

81

5.3

406

350

300

1120

1260

44

177.6

87

1476

37

189

79

14SH-13A

876

42

1480

125.2

200

Y315L2-4

80

5.3

367

350

300

1120

1131

37

135.8

84

1350

31

142.6

80

14SH-9

972

80

1480

271

355

Y4501-4

78

5.3

493

350

250

1200

1260

75

303

85

1440

65

319

80

14SH-9A

900

70

1480

220

280

Y355L1-4

78

5.3

470

350

250

1200

1170

65

247

84

1332

56

257

79

14SH-9B

813

57

1480

168

220

Y355M1-4

75

5.3

435

350

250

1200

1060

53

187

82

1202

45.8

195

77

14SH-6

850

140

1480

462

710

Y5001-4

70

5.3

655

350

200

1420

1260

125

531

81

1660

100

623

72.5

14SH-6A

787

120

1480

367

560

Y4505-4

70

5.3

620

350

200

1420

1157

107

432

78

1538

86

515

70

14SH-6B

754

108

1480

313

500

Y4504-4

70

5.3

575

350

200

1420

1098

96

373

77

1448

77

419

72.5

20SH-28

1620

15

980

83.8

110

Y315L1-6

79

4.5

390

500

500

2173

2020

13

86.2

83

4.7

2340

10.4

82.8

80

5

20SH-28A

1490

12.8

980

66.8

75

Y315S-6

77.8

4.5

360

500

500

2173

1860

11

68

82

4.7

2100

9

65.5

78.6

5

20SH-19

1620

24.5

980

140.4

185

Y355M2-6

77

5.2

465

500

400

1680

2020

22

144.1

84

2340

19.4

145.4

85

20SH-19A

1400

20

980

103

132

Y315L2-6

74

5.2

427

500

400

1680

1746

17

101

80

2020

14

93.8

82.1

20SH-13

1620

40

980

207.6

250

Y450-6*

85

4.8

530

500

350

2340

2020

35

219

88

2340

28

210

85

20SH-13A

1400

36.7

980

166.6

220

Y355L1-6

84

4.8

498

500

350

2340

1746

35

194.9

85.4

2020

29.5

189.4

85.7

20SH-9

1620

68

980

380

450

Y4506-6

79

4.5

675

500

350

2747

2020

59

391

83

2340

47

374

80

20SH-9A

1500

57

980

315

400

Y4505-6

74

4.5

625

500

350

2747

1872

49

330

75

2170

39

320

72

20SH-9B

1400

46

980

240

315

Y4503-6

73

4.5

583

500

350

2747

1746

40

257

74

2020

32

248

71

20SH-6

1620

114

980

644.8

800

Y5005-6

78

4

860

500

300

3800

2020

98

678

79.4

2340

79

680.3

74

20SH-9A

1500

96

980

509.3

630

Y5003-6

77

4

800

500

300

3800

1872

83

540

78.5

2170

67

542.4

73

20SH-9B

1400

86

980

431.4

560

Y5002-6

76

4

745

500

300

3800

1746

74

452

78

2020

59

432.8

75

24SH-19

2700

33.5

980

291.7

400

Y4505-6

85

6.4

490

600

500

3149

3240

32

317.5

89

3600

26

298

84

24SH-19A

2520

25.5

980

205.8

250

Y450-6*

85

6.4

490

600

500

3149

3000

23

211

89

3165

19.2

196.9

84

24SH-13

2160

56.5

980

415.4

560

Y5002-6

80

5.5

636.3

600

400

4364

3170

47

455.9

88

6.5

3600

40.5

461.7

86

8

24SH-9

2592

78

980

644.3

900

Y5601-6

87

5.6

765

600

500

4350

3060

75

694.4

88

5.6

3600

69

760

80

10.1

24SH-9A

2338

63.5

980

467

630

Y5003-6

85.5

4.6

690

600

500

4350

3084

57.8

539.7

90

7.3

3248

56.2

552

89

8.2

28SH-10

4000

97

980

1201

1600

Y6302-6

88

5.8

840

700

500

6000

4700

90

1281

90

7.4

5500

77

1358

85

9.5

32SH-24

4320

25

742

358.7

450

Y5004-8

82

7

640

800

600

7580

5500

22

370.2

89

6840

19

385.4

86

32SH-24A

3960

19

742

246.9

315

Y5001-8

83

7

570

800

600

7580

4830

17

254.1

88

5500

15

261.2

86

32SH-19

4320

35

742

502.2

630

Y5601-8

82

7

710

800

600

7600

5500

32

538.5

89

6480

29

588.2

87

32SH-19A

3500

30

742

353

450

Y5004-8

81

7

645

800

600

7600

4950

26

398.3

88

6000

23

437

86

32SH-10

5920

76

742

1426

1800

Y710-8

86

5.8

990

800

600

9000

7360

72

1570

92

6.4

8075

69

1706

89

8.5

32SH-10J

4750

48

590

734

1000

Y6303-10

84.7

3.6

990

800

600

9000

5890

45.5

807

90.5

4.5

6365

43.5

857

88

5.3






更多案例【工程案例】

150m3高炉冷却水系统循环水泵技术更新

生产情况: 输送液体:循环冷却水

客户情况: 丹阳龙江钢铁有限公司

热电车间发电站循环水系统改造

生产情况: 输送液体:循环冷却水

客户情况: 昆明钢铁集团有限公司

微信报价
15116488660
电话
0731-88882022
