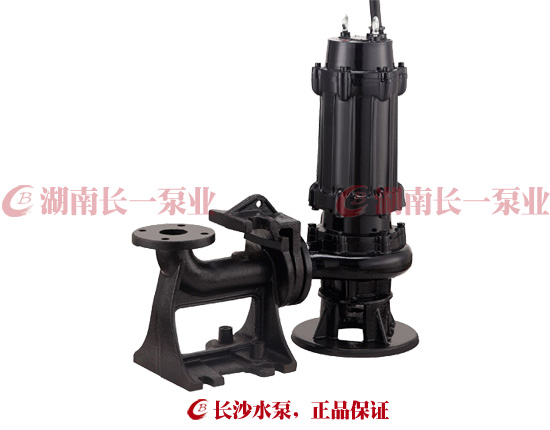

QW(WQ)型潜水排污泵

水泵介绍:

WQ型潜水排污泵主要用于市政工程、工业建筑、宾馆、医院、人防、矿山等行业,可用于排送带固体颗 粒及各种长纤维的污水、废水、雨水和城市生活用水。

应用范围:化工、制药、石油、冶金、冶炼、电力、电镀、染料、农药、造纸、食品、纺织、自来水厂、灌溉、排水泵站、工业供水系统、空调系统、消防系统、船舶工业等行业;

流 量Q:8-2600m3/h,扬 程H:7-36m;

水泵材质:

常见型号:150WQ160-15-15;

进口口径:25-500mm,出口口径:25-500mm;

工作压力:0.6MPa,工作温度:60℃;

【性能特点】

国家实用新型技术

美国先进水力模型

三元流理论/三维软件设计

制造/加工/铸造/蜗壳

【工作原理】

QW(WQ)型无堵塞潜水排污泵是在引进国外先进技术的基础上,结合国内水泵的使用特点而研制成功的新一代泵类产品,具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面,具有独特效果。

    该系列排污泵采用独特叶轮结构和新型机械密封,能有效地输送含有固体物和长纤维。叶轮与传统叶轮相比,该泵叶轮采用单流道或双流道形式,它类似于一截面大小相同的弯管,具有非常好的过流性,配以合理的蜗室,使得该泵具有效率高、叶轮经动静平衡试验,使泵在运行中无振动。

● QW(WQ)型潜水排污泵主要用途:

  WQ型潜水排污泵适用于化工、石油、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业,以及城市污水处理厂排水系统、市政工程、建筑工地等行业输送带颗粒的污水、污物,也可用于抽送清水及带腐蚀性介质。

● QW(WQ)型潜水排污泵型号意义:

例如型号:150WQ160-15-15

150--------出口径150mm

WQ-------W代表“污”,Q代表“潜”     QW-移动式潜水排污泵、WQ-固定式潜水排污泵

160--------流量为160m3/h

15---------扬程15m(第一个“15”)

15---------配用电机功率15KW(第二个“15”)


● QW(WQ)型潜水排污泵使用条件:

1、介质温度不应超过60T,介质密度sS1200Kg/m3,PH 值在5-9范围内;

2、运行时泵不得低于最低液位,参见安装尺寸图中的 “ ▼最低液位”(含自动冷却系统)。▽为无自动冷却系统时最低液位;

3、额定电压为380V,额定频率为50Hz。在额定电压和 额定频率的偏差不大于±5%时,电机才能正常运行;

4、通过泵的固体颗粒的最大直径不得大于泵体排出口直径的50%。



● QW(WQ)型潜水排污泵产品特点:

    1.采用独特的单片或双叶片叶轮结构,大大提高了污物通过能力,能有效的通过泵口径的5倍纤维物质与直径为泵口径约50%的固体颗粒。

    2.机械密封采用新型硬质耐腐的钛化钨材料,可使泵安全连续运行8000小时以上。

    3.整体结构紧凑、体积小、噪声小、节能效果显著,检修方便,无需建泵房,潜入水中即可工作,大大减少工程造价。

    4.该泵密封油室内设置有高精度抗干扰漏水检测传感器,定子绕组内预埋了热敏元件,对水泵电机自动保护。

    5.可根据用户需要配备全自动控制柜,对泵的漏水、漏电过载及超温等进行自动保护,提高了产品的安全性与可靠性

    6.浮球开关可以根据所需液位变化,自动控制泵的起动与停止,不需专人看管,使用极为方便。
    7.QW(WQ)系列可根据用户需要配备双导轨自动耦合安装系统,它给安装、维修带来更大方便,人可不必为此而进入污水坑。

    8.能够在全扬程内使用,而保证电机不会过载。

    9.有两种不同的安装方式,固定式自动耦合安装系统、移动式自由安装系统。


● QW(WQ)型潜水排污泵结构说明:

轴承:

选用进口 SKF轴承或NTN轴承。其合理的轴承配置,能够延长栗的使用寿命。

冷却:

内装的冷却系统,不论电机是在液面上还是在液面 下,均能使泵正常工作。抽送液体的一部分从泵体循环 至冷却筒和机壳之间带走电机产生的热量。需要外部冷却时,冷却套可与泵体隔开,并与单独的冷却系统相连。

电机:

电机为F级绝缘,最高工作温度为155°C,有效的密 封使电机防护等级为IPX8。

机械密封:

<19">选用德国博格曼机械密封,两道机械密封串联相互独立工作。使电机与泵密封地隔开,为电机提供双重保 护。 泵侧材质为碳化鹤/碳化钨,电机侧材质为石墨順化硅。

油室:

油可润滑并冷却机械密封,并能阻止液体渗透至电 机的附加安全功能。内留的一定量空气可降低油室内压 力的积聚升高。

叶轮:

经过优化设计,以其最佳的流量和速度以最大效率输送液体使其不产生堵塞。每一个工况点都有相适应的 叶轮可供选择。 根据抽送的介质,有单流道、双流道、三叶片叶轮 可供选择。

泵体:

采用CAD/CAM技术,使泵体具有最高的效率和最小的磨损。

轴:

泵与电机同轴,轴端密封装置,使轴不与抽送介质相接触,保护轴不受腐蚀。

转轴悬伸设计得尽量短,降低转轴的挠度,并减小 振动,延长机械密封和轴承的使用寿命,降低运行噪音。



● QW(WQ)型潜水排污泵监控系统:

定子内嵌有三个串联的热控开关。常温时为“常闭” 状态,当定子温度达到125°C时,开关打开。

油室内装有漏水探头,用作漏水检测。当泵侧机械 密封泄漏,油室内的油水比例达到一定浓度,油水探头 就发出报警信号(指示灯亮)并自动切断电源,使栗停止工作。

维修人员应及时更换油室内的油,并检查和更换泵 侧机械密封。

电机功率不低于30kW的泵,接线腔内均装有漏水探 头,检测电缆密封是否泄漏。



● QW(WQ)型潜水排污泵浮子开关:

当电机侧机械密封泄漏、液体进入浮子开关室、渗 入液体达到一定高度时,浮子开关会发出报警信号(指 示灯亮)并停栗,维修人员应进行检修并更换电机侧机械密封。

电控柜有对电机缺相进行检测的功能,以防缺相烧 坏电机。


【核心配件】

(注意:QW(WQ)型潜水排污泵型号的水泵配件实物图和此图存在外观、大小、尺寸、材质等的区别)

【配件选择】

多种标准的法兰能提供
      1、中国标准GB, HG和德国标准DIN;
      2、美国标准ANSI, ASME;
      3、日本标准JIS;

过流部件材质可供选择
      1、铸钢;2、不锈钢;
      3、铸铁;
      4、铜合金;

密封型式
      1、机械密封(含平衡型单端面、双端面密封);
      2、填料密封;

轴承
      1、根据用户的要求和泵的技术条件,可提供;
      2、滚动和滚动轴承;

多种联轴器形式可供选择
      1、弹性柱销式联轴器;
      2、金属膜片式联轴器;
      3、爪形联轴器;
      4、梅花形联轴器;

底座
      1、铸造型和钢焊接结构任选;
      2、带集液槽的结构可选;
      3、独立底座;
      4、公共底座;

更多参数【性能参数】

型  号

口 径
(mm)

流 量
(m3/h)

扬 程
(m)

功 率
(kw)

转 速
(r/min)

效 率
(%)

QW25-8-15-1.1

25

8

15

1.1

2825

38.5

QW32-12-15-1.1

32

12

15

1.1

2825

40

QW40-15-15-1.5

40

15

15

1.5

2840

45.1

QW40-15-30-2.2

40

15

30

2.2

2840

48

QW50-20-7-0.75

50

20

7

0.75

1390

54

QW50-10-10-0.75

50

10

10

0.75

1390

56

QW50-20-15-1.5

50

20

15

1.5

2840

55

QW50-15-25-2.2

50

15

25

2.2

2840

56

QW50-18-30-3

50

18

30

3

2880

58

QW50-25-32-5.5

50

25

32

5.5

2900

53

QW50-20-40-7.5

50

20

40

7.5

2900

55

QW65-25-15-2.2

65

25

15

2.2

2840

52

QW65-37-13-3

65

37

13

3

2880

55

QW65-25-30-4

65

25

30

4

2890

58

QW65-30-40-7.5

65

30

40

7.5

2900

56

QW65-35-50-11

65

35

50

11

2930

60

QW65-35-60-15

65

35

60

15

2930

63

QW80-40-7-2.2

80

40

7

2.2

1420

52

QW80-43-13-3

80

43

13

3

2880

50

QW80-40-15-4

80

40

15

4

2890

57

QW80-65-25-7.5

80

65

25

7.5

2900

56

QW100-80-10-4

100

80

10

4

1440

62

QW100-110-10-5.5

100

110

10

5.5

1440

66

QW100-100-15-7.5

100

100

15

7.5

1440

67

QW100-85-20-7.5

100

85

20

7.5

1440

68

QW100-100-25-11

100

100

25

11

1460

65

QW100-100-30-15

100

100

30

15

1460

66

QW100-100-35-18.5

100

100

35

18.5

1470

65

QW125-130-15-11

125

130

15

11

1460

62

QW120-130-20-15

125

130

20

15

1460

63

QW150-145-9-7.5

150

145

9

7.5

1440

63

QW150-180-15-15

150

180

15

15

1460

65

QW150-180-20-18.5

150

180

20

18.5

1470

75

QW150-180-25-22

150

180

25

22

1470

76

QW150-130-30-22

150

130

30

22

1470

75

QW150-180-30-30

150

180

30

30

1470

73

QW150-200-30-37

150

200

30

37

1480

70

QW200-300-7-11

200

300

7

11

970

73

QW200-250-11-15

200

250

11

15

970

74

QW200-400-10-22

200

400

10

22

1470

76

QW200-400-13-30

200

400

13

30

1470

73

QW200-250-15-18.5

200

250

15

18.5

1470

72

QW200-300-15-22

200

300

15

22

1470

73

QW200-250-22-30

200

250

22

30

1470

71

QW200-350-25-37

200

350

25

37

1980

75

QW200-400-30-55

200

400

30

55

1480

70

QW250-600-9-30

250

600

9

30

980

74

QW250-600-12-37

250

600

12

37

1480

78

QW250-600-15-45

250

600

15

45

1480

75

QW250-600-20-55

250

600

20

55

1480

73

QW250-600-25-75

250

600

25

75

1480

73

QW300-800-12-45

300

800

12

45

980

76

QW300-500-15-45

300

500

15

45

980

70

QW300-800-15-55

300

800

15

55

980

73

QW300-600-20-55

300

600

20

55

980

75

QW300-800-20-75

300

800

20

75

980

78

QW300-950-20-90

300

950

20

90

980

80

QW300-1000-25-110

300

1000

25

110

980

82

QW350-1100-10-55

350

1100

10

55

980

84.5

QW350-1500-15-90

350

1500

15

90

980

82.5

QW350-1200-18-90

350

1200

18

90

980

83.1

QW350-1100-28-132

350

1100

28

132

740

83.2

QW350-1000-36-160

350

1000

36

160

740

78.5

QW400-1500-10-75

400

1500

10

75

980

82.1

QW400-2000-15-132

400

2000

15

132

740

85.5

QW400-1700-22-160

400

1700

22

160

740

82.1

QW400-1500-26-160

400

1500

26

160

740

83.5

QW400-1700-30-200

400

1700

30

200

740

83.5

QW400-1800-32-250

400

1800

32

250

740

82.1

QW500-2500-10-110

500

2500

10

110

740

82

QW500-2600-15-160

500

2600

15

160

740

83

QW500-2400-22-220

500

2400

22

220

740

84

QW500-2600-24-250

500

2600

24

250

740

82


序号

型号

排出口径

流量 Capacity

扬程

转速

功率

效率

重量



Outlet diameter



Head

Speed

Power

Efficiency

Weight

No.

Type

(mm)

(m3/h)

(L/s)

(m)

(r/min)

(kW)

(%)

(Kg)




10

2.8

10



48



50WQ15-8-0.75

50

15

4.2

8

2825

0.75

52

30




20

5.6

7



56





10

2.8

14



48


2

50WQ15-12-1.1

50

15

4.2

12

2825

1.1

52

32




20

5.6

10



56





10

2.8

18



48


3

50WQ15-16-1.5

50

15

4.5

16

2840

1.5

52

40




20

6.9

10



56





10

2.8

25



48


4

50WQ15-22-2.2

50

15

4.2

22

2840

2.2

52

45




20

6.9

16



56





10

2.8

33



45


5

50WQ15-30-3

50

15

4.2

30

2880

3

50

55




20

6.9

20



54





20

5.6

28



43


6

50WQ25-25-4

50

25

6.9

25

2880

4

48

65




40

11.1

18



53





20

5.6

35



43


7

50WQ25-32-5.5

50

25

6.9

32

1440

5.5

48

90




40

11.1

25



55





20

5.6

38



43


8

50WQ25-36-7.5

50

25

6.9

36

1440

7.5

48

105




40

11.1

33



55





20

5.6

12



50


9

65WQ30-10-2.2

65

30

8.3

10

1420

2.2

62

55




45

12.5

8



64





20

5.6

17



50


10

65WQ30-15-3

65

30

8.3

15

1420

3

62

65




45

12.5

12



64





20

5.6

24



44


11

65WQ30-22-4

65

30

8.3

22

1440

4

52

75




45

12.5

16



57





20

5.6

32



44


12

65WQ30-30-5.5

65

30

8.3

30

1440

5.5

52

100




45

12.5

22



57





20

5.6

37



44


13

65WQ30-35-7.5

65

30

8.3

35

1440

7.5

50

115




45

12.5

30



57





40

11.1

10



56


14

80WQ50-8-2.2

80

50

13.9

8

1420

2.2

60

65




75

20.8

6



63





40

11.1

13



56


15

80WQ50-10-3

80

50

13.9

10

1420

3

60

75




75

20.8

8



62





40

11.1

18



55


16

80WQ50-15-4

80

50

13.9

15

1440

4

58

85




75

20.8

10



60





40

11.1

23



48


17

80WQ50-20-5.5

80

50

13.9

20

1440

5.5

55

110




75

20.8

16



66





40

11.1

28



48


18

80WQ50-25-7.5

80

50

13.9

25

1440

7.5

55

125




75

20.8

21



63





40

11.1

40



48


19

80WQ50-35-11

80

50

13.9

35

2900

11

55

180




75

20.8

27



63





40

11.1

42



46


20

80WQ50-40-15

80

50

13.9

40

2900

15

52

205




75

20.8

37



60
