SLB便拆型立式双吸泵

水泵介绍：

SLB便拆型立式双吸泵是长一公司根据市场需要，专门为城市供水，供暖，空调制冷等行业而开发的一种最新型的立式双吸泵,广泛用于空调循环用水、采暖用热水循环、工业系统排水亦适合炼油工业中一般性用途。

应用范围：化工、制药、石油、冶金、冶炼、电力、电镀、染料、农药、造纸、食品、纺织、自来水厂、灌溉、排水泵站、工业供水系统、空调系统、消防系统、船舶工业等行业；

流量Q：100-1680m3/h，扬程H：6.8-123m；

水泵材质：；

常见型号：SLB200-150-365(I)；

进口口径：100-500mm，出口口径：100-400mm；

工作压力：2.5MPa，工作温度：100℃；

水泵说明书下载

【性能特点】

            国家实用新型技术

            美国先进水力模型

            三元流理论/三维软件设计

            制造/加工/铸造/蜗壳

【工作原理】

SLB型便拆立式单级双吸泵是专门为城市供水、供暖、空调制冷等行业的国内最新型的立式双吸泵。SLB型便拆式双吸泵工作介质为温度不超过100℃的清水或物理化学性质类似清水的其它液体，热水型≤120℃。系统工作压为2.5Mpa，即泵出口压力=泵入口压力+泵扬程运2.5Mpa。根据泵承受的压力，泵体和泵盖材质采用灰口铸铁（1.6MPa）、球墨铸铁（2.0Mpa）、铸钢（2.5Mpa，包括不锈钢）。

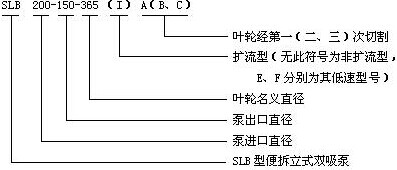

● SLB型便拆立式双吸泵型号意义：

● SLB型便拆立式双吸泵性能范围：

流量范围（额定点）：Q=100~1680m3/h;

扬程范围（额定点）：H=6.8~123m;
进口直径：DN100～500mm
出口直径：DN100～400mm

● SLB型便拆立式双吸泵结构设计：
在整体结构上进行大胆突破设计，泵底座内置水润滑轴承结构，解决了原便拆式泵支架过高，便拆部件过重、检修需人过多、便拆不彻底等弊病；叶轮、泵体采用新型双吸式结构水力模型设计制造，消除了原立式泵径向拉力大的不足之处，运行中叶轮始终处于悬浮状态，具有性能稳定，使用寿命长，效率高等特点。电机采用Y或Y2系列标准通用电机，具有配套、更换方便等特点，解决了原立式泵加长轴电机配套更换难的问题；同时SLB型立式单级双吸泵的便拆结构解决了水泵更换机械密封难的问题。
该系列双吸泵已领取国家实用新型专利，与国内同类产品相比，具有运转平衡，使用寿命长，配套更方便，维护保养更轻松等无可代替的优点，在立式泵系列产品中属国内首创，各项技术居国内领先，是替代ISG、IS型离心泵、S型双吸泵以及其他种类便拆式泵等常规离心泵的最理想产品。

● SLB型便拆立式双吸泵产品特点:

A、独特的便拆式结构使其具备以下几种便拆功能：
1、SLB型大流量离心泵的电机与部分便拆功能：便拆式泵所采用的电机通用程度高。如需更换同样型号的电机或水泵时，只需拆开并取出对夹式连轴器，然后拆开电机与支架的连接螺丝就可取下电机或水泵进行更换。
2、SLB型双吸泵的更换机械密封件部分便拆功能：便拆式泵在更换机械密封件时，不需拆电机，只需拆开并取出对夹式连轴器，然后打开密封件压盖，便可取出机械密封什进行更换。

3、转子部件轴向尺寸短因而刚性好，而且泵与电机架、电机架与电机、联轴器之间的联接均为止口联接，组件同心度高。同时优秀的水力模型几乎没有轴向力和径向力，因而运行平稳、噪音低、振动小。

4、泵轴采用独立的轴承支承，保证电机长期安全地运行，泵轴承采用油脂润滑，轴承压盖设有加油油杯。

B、结构紧凑、外型美观：该系列泵为便拆式结构，机泵一体，外型美观，其立式结构决定安装占地面积小，不仅缩小泵房面积，改善了面积，改善了空间，而且大大节省基建投资。如采用IP54户外电机，更能节省泵房基建的投入。
C、安装方便：泵进出口法兰规格设计与标准阀门法兰相同，且位于同一中心线上，中心低，便于管道布置，泵房设计也更为合理实用。
D、绝对的便拆功能、检修方便、维护费少
SLB型大流量离心泵采用密封便拆式结构，该泵在检修机械密封件时，不需拆卸电机与进出口管路，只需拆开并取下对夹式连轴器，然后再拆开并取出泵盖上的密封什压盖，即可取出机械密封进行更换，检修十分方便省力。
E、平稳、使用寿命长：SLB型双吸泵采用特制的对夹式连轴器，具有运行平稳，噪音低，组件同心度高，增加了运行的平稳性，使用寿命长。
F、使用效率高、性能好：叶轮采用新型双吸式结构水力模型设计制造，消除了原立式泵径向拉力大的不足之处，运行中叶轮始终处于悬浮状态，具有效率高，性能好等特点。同时也降低了石墨轴承的平面磨损，从而提高了水泵的使用寿命，降低了运行成本。
G、SLB型单级双吸泵设计新颖、结构独特、节约了运行管理费：采用全新内下置水润滑轴承，利用水泵出水口的高压回液，经回水管进入泵底座里的内自行润滑，不需润滑油，故不污染输送介质，并免去了定期注油的麻烦。采用进口石墨浸渍树脂轴承配镍基合金轴套与推力盘，具有耐磨性能高、摩擦系数低、不老化、抗泥沙等特点，另外轴承上还配有推力盘，能承受泵叶轮的自重推力。
H、密封可靠、无泄漏：轴封采用优质机械，密封摩擦副采用石墨对碳化硅或碳化硅对硬质合金，耐磨损、无泄漏、使用寿命长。
I、零部件标准化、系列化、通用程度高：如电机采用Y或Y2系列B5型，属于标准通用电机，维护、保养、方便、快捷。
J、该系列便拆立式单级双吸泵，属于本公司开发的新一代便拆立式泵，与其它厂家的便拆式泵相比有个无可比拟的特点：SLB型双吸泵的总高度在不影响密封件便拆功能的前提下，得到极大的降低，因为只便拆机械密封件，所以泵与电机联接支架特别短，稳定性更强，而且密封便拆型泵在更换机械密封时，不管多大功率的水泵，即使现场只有一名维修工，只要他能拿得动半片连轴器，便能独立完密封件的检修工作，实现绝对便拆便维的功效。

● SLB型便拆立式双吸泵主要零件材料:

零件名称	可供选择的材料
轴	45、3Cr13、1Cr18Ni 1Cr18Ni9Ti
泵体、泵盖	HT200、QT400-15、ZG230-450、ZG1Cr18Ni9Ti
叶轮	HT200、QT400-15、ZcuSn11、ZG1Cr18Ni9Ti

【配件选择】

1、中国标准GB, HG和德国标准DIN； 2、美国标准ANSI, ASME； 3、日本标准JIS；	1、铸钢；2、不锈钢; 3、铸铁； 4、铜合金;
1、机械密封(含平衡型单端面、双端面密封)； 2、填料密封；	1、根据用户的要求和泵的技术条件，可提供； 2、滚动和滚动轴承；
1、弹性柱销式联轴器； 2、金属膜片式联轴器； 3、爪形联轴器； 4、梅花形联轴器；	1、铸造型和钢焊接结构任选； 2、带集液槽的结构可选； 3、独立底座； 4、公共底座；

更多参数【性能参数】

序号	型号	流量（m3/h）	扬程（m）	功率（kw）
1	SLB100-250I	160	80	55-2
2	SLB100-250IA	140	72	45-2
3	SLB100-250IB	100	65	37-2
4	SLB100-250	100	80	37-2
5	SLB100-250A	93.5	70	30-2
6	SLB100-250B	87	60	30-2
7	SLB100-315I	160	125	90-2
8	SLB100-315IA	150	110	75-2
9	SLB100-315IB	143	100	75-2
10	SLB100-315	100	125	75-2
11	SLB100-315A	95	113	55-2
12	SLB100-315B	90	101	45-2
13	SLB100-280I	160	20	15-4
14	SLB100-280IA	140	17	11-4
15	SLB100-280IB	130	14	11-4
16	SLB100-280	100	20	11-4
17	SLB100-280A	89	16	7.5-4
18	SLB100-280B	82	13	5.5-4
19	SLB100-320I	160	32	22-4
20	SLB100-320IA	140	28	18.5-4
21	SLB100-320IB	130	24	15-4
22	SLB100-320	100	32	15-4
23	SLB100-320A	93.5	28	11-4
24	SLB100-320B	86.6	24	11-4
25	SLB100-400I	160	50	37-4
26	SLB100-400IA	140	45	30-4
27	SLB100-400IB	100	40	22-4
28	SLB100-400	100	50	22-4
29	SLB100-400A	93.5	44	18.5-4
30	SLB150-315I	320	125	200-2
31	SLB150-315IA	300	115	160-2
32	SLB150-315IB	270	100	110-2
33	SLB150-315IC	250	85	90-2
34	SLB150-315	200	125	110-2
35	SLB150-315A	187	110	90-2
36	SLB150-315B	175	95	75-2
37	SLB150-315C	160	80	55-2
38	SLB150-280I	320	75	90-2
39	SLB150-280IA	300	65	75-2
40	SLB150-280IB	280	52	55-2
41	SLB150-280IC	260	42	45-2
42	SLB150-280	200	75	55-2
43	SLB150-280A	187	65	45-2
44	SLB150-280B	175	52	37-2
45	SLB150-280C	165	42	30-2
46	SLB150-400I	320	50	75-4
47	SLB150-400IA	300	45	55-4
48	SLB150-400IB	280	40	45-4
49	SLB150-400IC	260	35	37-4
50	SLB150-400	200	50	45-4
51	SLB150-400A	187	45	37-4
52	SLB150-400B	175	40	37-4
53	SLB150-400C	167	35	30-4
54	SLB150-320I	320	32	45-4
55	SLB150-320IA	300	28	37-4
56	SLB150-320IB	280	24	30-4
57	SLB150-320	200	32	30-4
58	SLB150-320A	187	28	22-4
59	SLB150-320B	175	24	18.5-4
60	SLB150-260I	320	22	30-4
61	SLB150-260IA	300	18	22-4
62	SLB150-260IB	280	14	15-4
63	SLB150-260	200	22	18.5-4
64	SLB150-260A	187	18	15-4
65	SLB150-260B	175	14	11-4
66	SLB200-320I	480	100	200-2
67	SLB200-320IA	440	85	160-2
68	SLB200-320IB	400	70	110-2
69	SLB200-320IC	350	55	90-2
70	SLB200-320	280	100	132-2
71	SLB200-320A	265	85	110-2
72	SLB200-320B	250	70	75-2
73	SLB200-320C	235	55	55-2
74	SLB200-480I	480	65	132-4
75	SLB200-480IA	450	58	110-4
76	SLB200-480IB	420	50	90-4
77	SLB200-480IC	380	45	75-4
78	SLB200-480	280	65	75-4
79	SLB200-480A	260	58	75-4
80	SLB200-480B	240	52	55-4
81	SLB200-480C	220	45	45-4
82	SLB200-390I	480	45	90-4
83	SLB200-390IA	465	39	75-4
84	SLB200-390IB	450	30	55-4
85	SLB200-390	280	45	55-4
86	SLB200-390A	260	39	45-4
87	SLB200-390B	235	30	30-4
88	SLB200-300I	450	25	45-4
89	SLB200-300IA	430	21	37-4
90	SLB200-300IB	410	18	30-4
91	SLB200-300	280	25	30-4
92	SLB200-300A	250	21	22-4
93	SLB200-300B	210	18	15-4
94	SLB250-520I	720	90	250-4
95	SLB250-520IA	650	78	200-4
96	SLB250-520IB	600	63	160-4
97	SLB250-520IC	550	48	110-4
98	SLB250-520	550	88	200-4
99	SLB250-520A	510	75	160-4
100	SLB250-520B	480	62	132-4
101	SLB250-520C	450	48	90-4
102	SLB250-410I	720	44	132-4
103	SLB250-410IA	650	38	110-4
104	SLB250-410IB	600	30	75-4
105	SLB250-410IC	550	24	55-4
106	SLB250-410	550	40	90-4
107	SLB250-410A	510	35	75-4
108	SLB250-410B	480	30	55-4
109	SLB250-410C	450	24	45-4
110	SLB250-320I	720	20	55-4
111	SLB250-320IA	650	17	45-4
112	SLB250-320IB	600	14	37-4
113	SLB250-320	550	20	45-4
114	SLB250-320A	510	17	37-4
115	SLB250-320B	480	14	30-4
116	SLB300-480I	1200	60	280-4
117	SLB300-480IA	1080	52	220-4
118	SLB300-480IB	1000	45	200-4
119	SLB300-480IC	950	38	160-4
120	SLB300-480	820	60	200-4
121	SLB300-480A	750	52	160-4
122	SLB300-480B	700	45	132-4
123	SLB300-480C	650	38	110-4
124	SLB300-350I	1200	32	160-4
125	SLB300-350IA	1080	28	132-4
126	SLB300-350IB	900	24	90-4
127	SLB300-350IC	850	20	75-4
128	SLB300-350	820	32	110-4
129	SLB300-350A	750	28	90-4
130	SLB300-350B	700	24	75-4
131	SLB300-350C	650	20	55-4
132	SLB350-480I	1350	60	315-4
133	SLB350-480IA	1300	50	250-4
134	SLB350-480IB	1200	42	200-4
135	SLB350-480IC	1150	35	160-4
136	SLB350-480	1080	55	250-4
137	SLB350-480A	980	50	200-4
138	SLB350-480B	900	45	160-4
139	SLB350-480C	820	38	132-4
140	SLB350-380I	1350	30	160-4
141	SLB350-380IA	1300	26	132-4
142	SLB350-380IB	1200	22	110-4
143	SLB350-380IC	1100	18	90-4
144	SLB350-380	1080	30	132-4
145	SLB350-380A	980	26	110-4
146	SLB350-380B	900	22	75-4
147	SLB350-380C	820	18	55-4
148	SLB400-500I	1350	60	315-4
149	SLB400-500IA	1300	50	280-4
150	SLB400-500IB	1250	45	250-4
151	SLB400-500IC	1200	42	220-4
152	SLB400-500	1200	70	315-4
153	SLB400-500A	1170	65	280-4
154	SLB400-500B	1100	55	250-4
155	SLB400-500C	1000	45	200-4
156	SLB400-480I	1600	40	250-6
157	SLB400-480IA	1500	32	200-6
158	SLB400-480IB	1400	26	160-6
159	SLB400-480IC	1300	20	110-6
160	SLB400-480	1080	40	185-6
161	SLB400-480A	1020	32	160-6
162	SLB400-480B	950	26	110-6
163	SLB400-480C	900	22	90-6
164	SLB500-480	1350	60	315-4
165	SLB500-480A	1300	55	280-4
166	SLB500-480B	1250	50	250-4
167	SLB500-480C	1200	45	220-4
168	SLB500-500	2020	32	250-6
169	SLB500-500A	1950	28	220-6
170	SLB500-500B	1880	24	200-6
