水泵介绍：

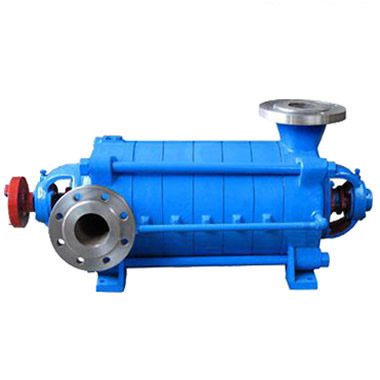

●DM型节能耐磨多级矿用离心泵概述：
DM型泵适应于矿山、工厂及城市给排水，用来输送不含固体颗粒的清水或物理、化学性质类似于清水的液体，被输送的介质温度为0℃～80℃。
应用范围：化工、制药、石油、冶金、冶炼、电力、电镀、染料、农药、造纸、食品、纺织、自来水厂、灌溉、排水泵站、工业供水系统、空调系统、消防系统、船舶工业等行业；
流 量Q：m3/h，扬 程H：m；
水泵材质：；
常见型号：200DM43×5；
进口口径：mm，出口口径：mm；
工作压力：MPa，工作温度：℃；
国家实用新型技术
美国先进水力模型
三元流理论/三维软件设计
制造/加工/铸造/蜗壳
●DM型节能耐磨多级矿用离心泵参数范围：
流量Q 10~500m3/s
扬程H 33~850m
●DM型节能耐磨多级矿用离心泵型号说明：
MD型泵在型号表示方法上有三种，现分述如下：
1）DM280-43/84×5
“DM”－表示多级矿用离心泵。
“280”－表示泵的流量（m3/h）。
“43”－表示泵的单级扬程（m）。
“84”－表示年号。
“5”－表示级数。
2）DM80-30×5
“DM”－表示多级矿用离心泵。
“80”－表示泵的吸入口直径（mm）。
“30”－表示泵的单级扬程（m）。
“5”－表示级数。
这种方法表示的泵只有D80－30。
3）150DM30×5
“150”－表示泵的吸入口直径（mm）。
“DM”－表示多级矿用离心泵。
“30”－表示泵的单级扬程（m）。
“5”－表示级数。
●DM型耐磨多级矿用离心泵结构型式：
DM型泵为卧式安装。除DM16-60型泵的吸入口方向垂直向上外，其余泵的吸入口方向为水平。所有DM型泵的吐出口方向垂直向上。轴向力由平衡盘来平衡。轴封一般采用填料密封，根据用户需要也可采用机械密封。除DM85-67，DM155-67型泵采用滑动轴承、稀油润滑外，其余采用滚动轴承、油脂润滑。
●DM型耐磨多级矿用离心泵旋转方向：
从电机端向泵看为顺时针方向旋转。
●DM型节能多级矿用离心泵主要零件材质：
泵的过流部件材质均为铸铁，轴的材质为45号钢。
●DM型节能多级矿用离心泵成套范围：
泵于电机、底座配套供应，可配功用底座或本身底座，厂方还提供附件（包括吐出锥管、闸阀、底阀、止回阀）和备件（包括叶轮、密封环、导叶套、平衡盘、轴套）。
●DM型节能多级矿用离心泵故障排除： 故障 原因 解决方法 1、泵不吸水、压力表及真空表的指针在剧烈摆动。 灌注引水不够，管路或仪表联接处漏气。 再灌足引水；检查仪表接头及封口；拧紧或修好漏气处 2、水泵不吸水，真空表表示高度真空。 底阀没有打开或已淤塞，吸水管阻力太大，吸水管高度过高。 校正并清洗底阀；清洗或更换吸水管，降低吸水高度 3、看压力表水泵出水处是有压力，然而水管仍不出水。 出水管阻力太大，旋转方向不对，叶轮流道堵塞或者损坏，泵转速不足。 检查或缩短出水管道；清除叶轮内的污物或更换叶轮；检查电机增加泵转速。 4、流量低于设计要求。 水泵淤塞，密封环磨损过多，转速不足。 检查流道是否通畅，清洗泵管道；更换密封环；增加泵转速。 5、泵消耗功率过大。 填料函压的太紧并发热；泵的转子与定子磨损；叶轮磨损。 调整填料压盖松紧程度；检查泵轴是否歪曲；检查摩擦部位，更换叶轮。 6、水泵内部声音反常，水泵不上水。 吸水管内阻力过大；闸阀开得太大，在吸水处有空气渗入，产生汽蚀；输送的液体温度过高；转子不平衡，轴弯曲或泵轴与电机轴不同心；基础薄弱。 检查吸入管和底阀；关小闸阀减少流量；降低安装高度，简化进水管路减少管路损失；堵塞漏气处；降低水温；紧固零件松脱处；车削叶轮不平衡重量；调整机组同心度；加固基础。 7、水泵振动，轴承过热 电机与泵不同心，轴承缺油或磨损。 调整电机轴与泵轴的同轴度或更换轴承
|
|
|
|
|
|
●DM型耐磨多级矿用离心泵参数
参数
型号 | 流量 Q | 扬程 H | 转速 n | 轴功率 Pa | 配带电动机 | 效率 η | 必须汽 蚀余量 | 叶轮名 义直径 | 进出 口径 | 泵重 | ||
功率 | 型号 | |||||||||||
m3/s | L/s | m | r/min | kw | kw | % | m | mm | mm | kg | ||
200DM43×5 | 190 288 346 | 52.8 80 96 | 226.5 204 185 | 1480 | 160.6 200 223.5 | 250 | Y355-4 | 73 80 78 | 3 4.7 6 | 360 | 200 200 | 1205 |
200DM43×6 | 190 288 346 | 52.8 80 96 | 271.8 244.8 222 | 1480 | 192.7 240 268.2 | 280 | Y355-4 | 73 80 78 | 3 4.7 6 | 360 | 200 200 | 1390 |
200DM43×7 | 190 288 346 | 52.8 80 96 | 317.1 285.6 259 | 1480 | 224.8 280 312.9 | 355 | Y400-4 | 73 80 78 | 3 4.7 6 | 360 | 200 200 | 1500 |
200DM43×8 | 190 288 346 | 52.8 80 96 | 362.4 326.4 296 | 1480 | 256.9 320 357.6 | 450 | Y400-4 | 73 80 78 | 3 4.7 6 | 360 | 200 200 | 1610 |
200DM43×9 | 190 288 346 | 52.8 80 96 | 407.7 367.2 333 | 1480 | 289 360 402.3 | 450 | Y400-4 | 73 80 78 | 3 4.7 6 | 360 | 200 200 | 1720 |
DM280-43/84×3 | 190 288 346 | 52.8 80 96 | 135.9 122.4 111 | 1480 | 96.3 120 134 | 160 | Y315M-4 | 73 80 78 | 3 4.7 6 | 360 | 200 200 | 787 |
DM280-43/84×4 | 190 288 346 | 52.8 80 96 | 181.2 163.2 148 | 1480 | 128.4 160 178.8 | 200 | Y355M-4 | 73 80 78 | 3 4.7 6 | 360 | 200 200 | 908 |
DM280-43/84×5 | 190 288 346 | 52.8 80 96 | 226.5 204 185 | 1480 | 160.5 200 223.5 | 250 | Y355-4 | 73 80 78 | 3 4.7 6 | 360 | 200 200 | 1028 |
DM280-43/84×6 | 190 288 346 | 52.8 80 96 | 271.8 244.8 222 | 1480 | 192.7 240 368.2 | 280 | Y355-4 | 73 80 78 | 3 4.7 6 | 360 | 200 200 | 1149 |
DM280-43/84×7 | 190 288 346 | 52.8 80 96 | 317.1 285.6 259 | 1480 | 224.8 280 312.9 | 355 | Y400-4 | 73 80 78 | 3 4.7 6 | 360 | 200 200 | 1271 |
DM280-43/84×8 | 190 288 346 | 52.8 80 96 | 362.4 326.4 296 | 1480 | 256.9 320 357.6 | 450 | Y400-4 | 73 80 78 | 3 4.7 6 | 360 | 200 200 | 1391 |
DM280-43/84×9 | 190 288 346 | 52.8 80 96 | 4077 367.2 333 | 1480 | 289 360 402.3 | 450 | Y400-4 | 73 80 78 | 3 4.7 6 | 360 | 200 200 | 1512 |
DM280-65/84×3 (200DM65×3) | 210 280 340 | 58.33 77.78 94.44 | 209.1 198.7 184.2 | 1480 | 186.8 215.2 240.2 | 280 | Y355-4 | 61 73 75 | 2.8 3.7 5 | 430 | 200 200 | 1006 |
