CFD“三位一体”水泵流体输送节能技术

1、概述
水泵节能改造技术为中泵泵业自主开发的“三位一体”流体输送高效节能技术，在保证用户用水安全的前提下，采用CFD三元流体理论，经过多次现场检测，对系统进行详细的诊断分析，制定一对一的节能整体解决方案，在中泵泵业生产基地量身定做高效节能水泵，从备用泵开始技改，完全不影响用户正常生产，工业系统节能率10%——60%。

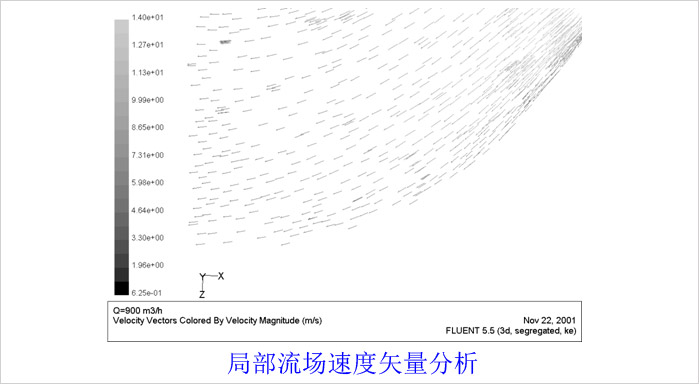

CFD三元流体分析如下：

2、节能原理：

水泵运行工况点是由装置特性曲线（Q-Ha曲线）和水泵特性曲线（Q-H曲线）的交叉点决定。上图Q-Ha为理论管路（装置）特性曲线;H和Q为理论设计参数;Q-HaⅠ为实际管路（装置）特性曲线;HⅠ和QⅠ为实际运行参数; 由图可以看出，水泵偏工况运行，水泵运行工况点由A点偏离到B点运行，运行效率由η下降到ηⅠ

泵组运行功率公式为P=ρ*Q*H/102/η泵/η电，通过技改，水泵位于工况点C运行，运行效率由ηⅠ提高到ηⅡ。HⅡ-QⅡ有功功率面积＜HⅠ-QⅠ有功功率面积，实际节电量△P=（HⅠQⅠ/ηⅠ- HⅡQⅡ/ηⅡ）*ρ/102/η电。且技改泵高效范围更宽广，允许用水参数一定范围的变化仍保持较高运行效率。

3、系统高能耗的原因：

4、节能途径：

◆提高水泵本身的机械效率：

高效水泵最高效率点远远大于原水泵的最高效率点，见节能原理图ηⅡ-η差值部分（3-8%）

◆提高系统的运行效率：

高效水泵运行效率值刚好处在最高效率点，该点远远大于原水泵实际运行效率值，见节能原理图ηⅡ-ηⅠ差值部分（10-30%)

◆提供系统的配置效率：

可保证流量不变时，降低扬程值，见节能原理图HⅠ-HⅡ差值部分（3-8%）

5、技术论证：

◆保证节能技改可靠性：以系统现有运行工况为依据，充分考虑系统的最大运行负荷，确保节能技改安全可靠；

◆保证项目施工不影响用户正常生产：从备用泵开始技改，没有备用泵则可在用户大修期间技改，技改一台切换一台，直至全部技改完毕；

◆便于实施和计量：“三位一体”节能技术的计量非常简便，只需预先安装好有功功率表和累时器即可快速准确计算出节电率；

◆允许用水参数一定幅度变化：高效水泵的高效区宽而平，用水参数发生一定幅度变化，效率影响不大，持续高效；

◆采集数据的准确性：每个项目利用专业且经过校验的仪器仪表进行全方位初测、复测，保证了检测数据的可靠性和准确性；

◆三元流仿真模拟技术的可靠性：三元流技术利用用户的最优能效参数作为边界条件输入，采用N-S湍流模型，高精度网格划分，模拟结果无限接近真实流体，效率高，高效却宽，性能稳定；

◆量身定制高效节能泵：叶片交错V型出口设计、全金属模具、呋喃树脂砂造型、高寿命轴承和可靠密封设计、流道涂耐磨耐腐光滑涂料、流道高精度修整等；

◆ 技术兼容性好：可以与变频节能等多种技术配合使用，达到最优的使用和节能效果且对系统不产生任何影响。

6、技术优势

◆ CFD三元流体技术仿真模拟

◆高效节能水泵获得国家专利授权。

◆我公司的高效节能水泵高效区范围宽，效率高，对工况不稳定的用户，亦可有很好的节电效果；

◆有实体工厂，为每一个用户量身定做“高效节能水泵”，且水泵恰在最佳工况点运行。

◆有世界上最先进的水力数学模型，水泵结构更合理，外表美观，维护方便。

◆机械性能优越，加工精度高高，效率比普通水泵高10%。

◆高效节能水泵保质期3年，而常规水泵保质期为1年。

◆改变了传统水泵节能项目人工计量的弊端，现实了智能化远程计量及监控

7、计量方法：

1）、技改前功率确认

P改造前=[（P1-P2）×电度表倍率]/ △h改造前

其中：

P1——改造前有功电度表本次读数，单位：度

P2——改造前有功电度表上次读数，单位：度

△h改造前——改造前本次读数和上次读数的时间间隔，单位：小时

2）技改后功率确认

P改造后=[（P3-P4）×电度表倍率]/ △h改造后

其中：

P3——改造后有功电度表本次读数，单位：度

P4——改造后有功电度表上次读数，单位：度

h改造后——改造后本次读数和上次读数的时间间隔（△h改造前= h改造后，单位：小时）

3）、小时节电量确认

△P= P改造前— P改造后

4）、节电率确认

节电率=△P/ P改造前×100%

5）年节电金额确认

年节电金额=△P×年运行时间×电价

8、技改效果

节电率高：平均节电率达到30%，最高可达到70%；

设备故障率低：设备运行稳定，常规维护即可；

设备免费升级：由我公司投资，免费更换水泵及电机，相当于设备免费设备升级；

配件成本为零：合同期内，全部由我公司免费提供配件；

人工成本低：节能技改后，设备运行稳定，泵组人员工作量大大降低；

寿命长：设备使用寿命15年

税务减免：支付我方的节能款在当期纳税金额中减免，真正的零投资
