IHG型管道离心泵

■ IHG型节能不锈钢立式管道泵产品特点：

1.管道泵为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装于管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩则可置于户外使用.
2.叶轮直接安在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动噪音很低.
3.轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质，耐磨密封，能有效地增长机械密封的使用寿命。
4.安装检修方便，无需拆动管路系统，只要卸下泵联体座螺母即可抽出全部转子部件。
5.管道泵可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式.
6.管道泵可根据管路布置的要求采用泵的竖式和横式安装。

■ IHG型节能不锈钢立式管道泵型号意义：

■ IHG型节能不锈钢立式管道泵工作条件：

1.吸入压力≤1.0MPa，或泵系统最高工作压力≤1.6MPa，即泵吸入口压力+泵扬程=1.6MPa、泵静压试验压力为2.5MPa，订贷时请注明系统工作压力。泵系统工作压力大于1.6MPa时应在订货时另行提出。以便在制造时泵的过流部分和联接部分采用铸钢材料。
2.环境温度<40℃，相对湿度<95％。
3.所输送介质中固体颗粒体积含量不超过单位体积的0.1％，粒度>0.2mm。
注：如使用介质为带有细小颗粒，请在订货时说明，以便厂家采用耐磨式机械密封。

■ IHG型节能不锈钢立式管道泵结构图：

	①	取压塞	①泵与电机同端盖，轴向尺寸缩短结构简单。②泵体上设有取压孔和放水孔。③泵体上设有排气阀，工作前能排放泵内空气。④泵体底部设有安装底板和螺栓孔，保证整体机组安装稳固。
	②	排气阀
	③	叶    轮
	④	机械密封
	⑤	挡水圈
	⑥	电 机
	⑦	轴
	⑧	联体座
	⑨	叶轮螺母
	⑩	泵 体
	⑩	放水阀

■IHG型节能不锈钢立式管道泵用途：

IHG型节能立式不锈钢管道泵，供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20℃ ~ 120℃。■IHG型节能不锈钢立式管道泵启动与停车：     (一)起动前准备
    1、用手拨转电机风叶，叶轮应无卡磨现象，转动灵活。
    2、打开进口阀门打开排气阀使液体充满整个泵腔，然后关闭排气阀。
    3、用手盘动泵以使润滑液进入机械密封端面。
    4、点动电机，确定转向是否正确。
    (二)起动与运行
    1、全开进口阀门，关闭吐出管路阀门。
    2、接通电源，当泵达到正常转速后，再逐渐打开吐出管路上阀门，并调节到所需工况。
    3、注意观察仪表读数，检查轴封泄漏情况，正常时机械密封泄漏量<3滴/分，检查电机、轴承处温升≤70℃，如果发现异常情况，应及时处理。
    (三)停车
    l、逐渐关闭吐出管路阀门，切断电源。
    2、关闭进口阀门。
    3、如环境温度低于0℃，应将泵内液体放尽，以免冻裂。
    4、如长期停用，应将泵拆卸清洗，包装保管。■IHG型节能不锈钢立式管道泵维护：     (一)运行中的维护
    1、进口管道必须充满液体，禁止泵在汽蚀状态下长期运行。
    2、定时检查电机电流值，不得超过电机额定电流。
    3、泵进行长期运行后，由于机械磨损，使机组噪音及振动增大时，应停车检查，必要时可更换易损件，机组大修期一般为一年。
    (二)机械密封维护
    1、机械密封润滑应清洁无固体颗粒。
    2、严禁机械密封在干磨情况下工作。
    3、起动前应先盘动泵(电机)几圈，以免突然起动造成石墨环断裂损坏。

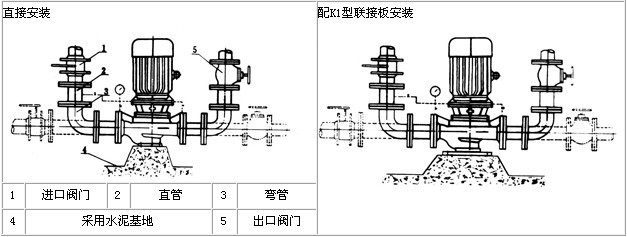

    4、密封泄漏允差3滴/分，否则应检修。 ■IHG型节能不锈钢立式管道泵管道连接方式：■IHG型节能不锈钢立式管道泵安装方式： 一、刚性连接： 一、柔性连接： ■IHG型j节能不锈钢立式管道泵安装说明：1、安装前应检查机组紧固件有无松动现象，泵体流道有无异物堵塞，以免水泵运行时损坏叶轮和泵体。
2、安装时管道重量不应加在水泵上，以免使泵变形。
3、安装时必须拧紧地脚螺栓，以免起动时振动对泵性能的影响。
4、为了维修方便和使用安全，在泵的选出口管路上各安装一只调节阀及在泵出口附近安装一只压力表，以保证在额定扬程和流量范围内运行，确保泵正常运行，增长水泵的使用寿命。
5、安装后拨动泵轴，叶轮应无磨擦声或卡死现象，泵则应将泵拆开检查原因。
6、IHG型不锈钢立式管道泵分硬性联接安装和柔性联接安装两种(见联接方式)。■IHG型节能不锈钢立式管道泵安装尺寸图：
