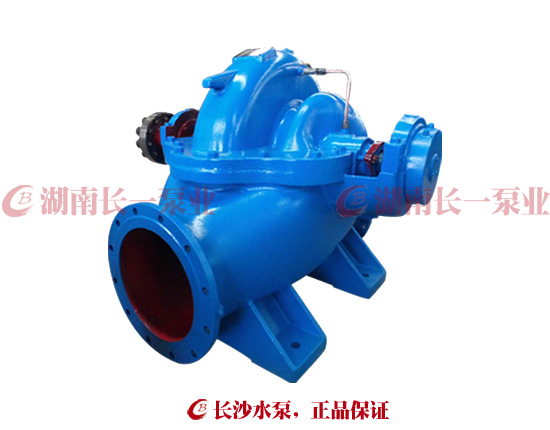

SM型卧式耐磨单级双吸离心泵

水泵介绍：

SM型泵为新一代节能高效单级双吸水平中开式离心清水泵，适应于工业和城市给排水泵，可作为工厂、城市、电站、水利工程等排水或给水用泵，亦可用于农田灌溉。

应用范围：化工、制药、石油、冶金、冶炼、电力、电镀、染料、农药、造纸、食品、纺织、自来水厂、灌溉、排水泵站、工业供水系统、空调系统、消防系统、船舶工业等行业；

流量Q：88-1400m3/h，扬程H：12-100m；

水泵材质：HT200、HT250、QT600、ZG、304、316、316L、317L、904L、CD4-MCu；

常见型号：200SM63B；

进口口径：100mm，出口口径：150mm；

工作压力：0.6MPa，工作温度：80℃；

水泵说明书下载

【性能特点】

            国家实用新型技术

            美国先进水力模型

            三元流理论/三维软件设计

            制造/加工/铸造/蜗壳

【工作原理】

SM型型中开泵是高效节能产品，具有结构简单，性能优良的特点。供输送不含固体颗粒的清水或物理、化学性质类似于水的其它液体，被输送的介质温度为0℃～80℃，允许进口压力0.6MPa。

● SM型卧式耐磨单级双吸离心泵参数范围：

流量Q 88~1400m3/h

扬程H 12~100m

SM型卧式耐磨单级双吸离心泵型号说明：

200SM-42

200－吸入口径200mm

SM－单级双吸水平中开式离心泵

42－设计点扬程

● SM型卧式耐磨单级双吸离心泵结构型式：

SM型卧式耐磨双吸离心泵为卧式安装，吸入口和吐出口均在泵轴中心线下方，泵体水平中开，检修时不需拆卸进水和出水管路。轴封为软填料密封；亦可改为机械密封。

●SM型卧式耐磨单级双吸离心泵旋转方向：

从电机端向泵看，SM型型中开泵逆时针方向旋转，此时吸入口在左，吐出口在右，泵顺时针方向旋转，此时吸入口在右，吐出口在左。

● SM型卧式耐磨单级双吸离心泵主要零件材质：

泵的过流部件材质均为铸铁。

● SM型卧式耐磨单级双吸离心泵成套范围：

成套供应泵，电动机、底板、联轴器、进出口短管等。

● SM型卧式耐磨单级双吸离心泵参数表：

因SM型耐磨中开泵是在S型水平中开泵的基础上改进而来，所以参数和S型水平双吸中开泵参数一样。

【配件选择】

1、中国标准GB, HG和德国标准DIN； 2、美国标准ANSI, ASME； 3、日本标准JIS；	1、铸钢；2、不锈钢; 3、铸铁； 4、铜合金;
1、机械密封(含平衡型单端面、双端面密封)； 2、填料密封；	1、根据用户的要求和泵的技术条件，可提供； 2、滚动和滚动轴承；
1、弹性柱销式联轴器； 2、金属膜片式联轴器； 3、爪形联轴器； 4、梅花形联轴器；	1、铸造型和钢焊接结构任选； 2、带集液槽的结构可选； 3、独立底座； 4、公共底座；

更多参数【性能参数】

型号	流量	扬程	转速	轴功率	配带电动机		效率	必需汽蚀余量	叶轮名义直径	泵口径		泵重
	Q	H	n	Pa	功率	型号	η	必需汽蚀余量	叶轮名义直径	进口	出口
	m3/h	m	r/min	kW	kW	型号	%	m	mm	mm	mm
150SM78	126 160 198	84 78 70	2980	40 45.3 51	55	Y250M-2	72 75 74	5.9	245	150	100	150
150SM78A	112 144 180	67 62 55	2980	29.6 33.3 36.9	45	Y225M-2	68 72 70	5.9	220	150	100	150
150SM78B	112 144 170	42 40 37	2980	20.5 22.4 25.2	37	Y225L2-2	68 70 68	5.9	190	150	100	150
200SM42	216 280 342	48 42 35	2980	34.9 37.7 40.2	55	Y250M-2	81 85 81	5.4	204	200	150	200
200SM42A	198 270 310	43 36 31	2980	30.5 33.1 34.4	37	Y200L2-2	76 80 76	5.4	193	200	150	200
200SM63	216 280 351	69 63 50	2980	55.1 59.3 67.8	75	Y280S-2	73.7 81 70.5	5.4	235	200	150	230
200SM63A	180 270 324	54.5 46 37.5	2980	38.2 42.8 47.3	55	Y250M-2	70 79 70	5.4	215	200	150	230
200SM63B	173 239 288	48 44 36	2980	32.2 36.6 38.2	45	Y225M-2	70 78 74	5.4	200	200	150	230
200SM95	216 280 336	99 95 87	2980	78.6 90.8 101.1	110	Y315S-2	74 80 79	4 4.7 6.6	272	200	125	300
200SM95A	210 262 314	87 83 74	2980	68.1 76.9 83.3	110	Y315S-2	73 77 76	4 4.5 5.7	255	200	125	300
200SM95B	196 247 300	76 73 63	2980	57 64.6 71.4	75	Y280S-2	72 76 72	4 4.2 5.4	245	200	125	300
250SM14	300 485 580	17.5 14 12	1480	19.3 22.6 23.3	30	Y200L-4	72.5 85.6 82.7	2 3.39 4.18	245	250	200	520
250SM14A	320 430 504	13.7 11 8.6	1480	15.3 15.7 15.73	22	Y180L-4	78 82 75	3.2	226	250	200	520
250SM24	360 485 576	27 24 19	1480	33.1 36.9 36.3	45	Y225M-4	80 86 82	3.5	285	250	200	580
250SM24A	342 414 482	22.2 20.3 17.4	1480	25.8 27.6 28.6	37	Y225S-4	80 83 80	3.5	265	250	200	580
250SM39	360 485 612	42.5 39 32.5	1480	54.8 62.1 68.6	75	Y280S-4	76 83 79	3.2	367	250	200	620
250SM39A	324 468 576	35.5 30.5 25	1480	42.3 49.2 50.9	55	Y250M-4	74 79 77	3.2	338	250	200	620
250SM65	360 485 582	71 65 60	1480	92.9 108.7 126.9	132	Y315M-4	75 79 75	3	450	250	200	831
250SM65A	338 462 535	60 53 49	1480	73.6 84.4 95.2	110	Y315S-4	74 77 75	3	410	250	200	831
300SM12	612 790 900	13.6 11.25 9.4	1480	30.2 31.1 33.1	37	Y225S-4	78 83 80	5.8	251	300	300	720
